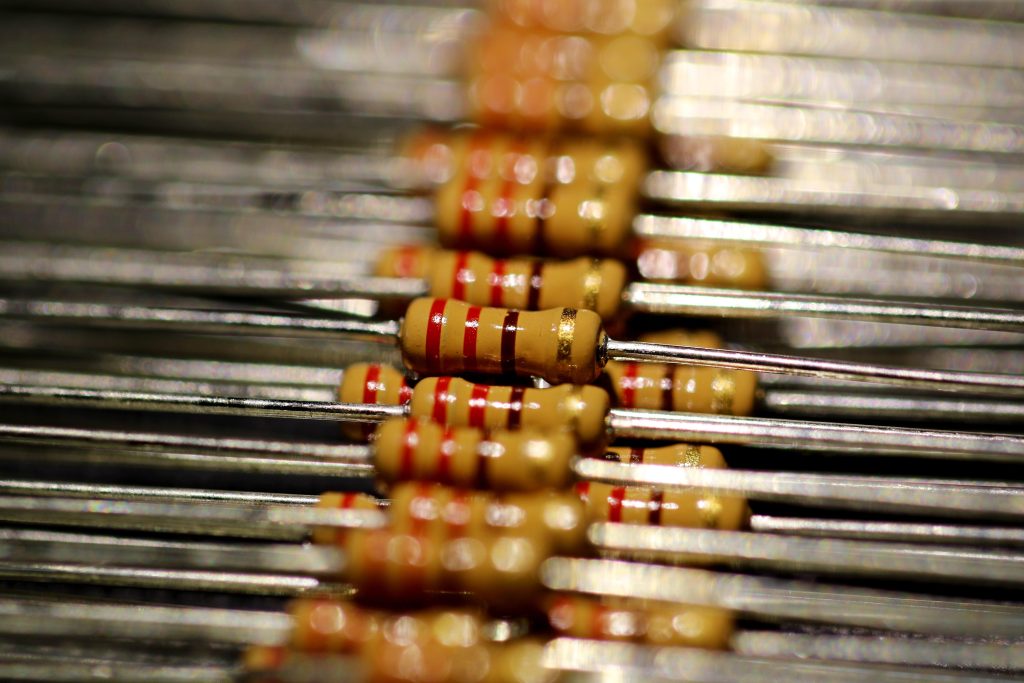

Χρωματικός Κώδικας Αντιστάσεων
Πώς διαβάζουμε την τιμή μιας αντίστασης
Από τον αρχάριο που ξεκινά να μαθαίνει ηλεκτρονικά μέχρι τον τεχνικό που επισκευάζει μια πλακέτα, η σωστή αναγνώριση μιας αντίστασης είναι μία από τις βασικές δεξιότητες της ηλεκτρονικής.
Οι αντιστάσεις είναι από τα πιο συνηθισμένα ηλεκτρονικά εξαρτήματα. Σε πολλές κλασικές αντιστάσεις με αξονικούς ακροδέκτες, η τιμή τους δεν αναγράφεται με αριθμούς αλλά με χρωματικές λωρίδες.
Κάθε χρώμα αντιστοιχεί σε έναν αριθμό ή σε έναν πολλαπλασιαστή και, ανάλογα με τον αριθμό των λωρίδων, μπορούμε να υπολογίσουμε:
- την ονομαστική τιμή της αντίστασης σε Ω (Ohm),
- την ανοχή της,
- και σε ορισμένες περιπτώσεις τον θερμικό συντελεστή της.
Στον οδηγό αυτό θα δούμε βήμα προς βήμα πώς διαβάζεται ο χρωματικός κώδικας, με παραδείγματα για αντιστάσεις 4, 5 και 6 λωρίδων.
Τι είναι ο χρωματικός κώδικας των αντιστάσεων;
Ο χρωματικός κώδικας είναι ένα σύστημα με το οποίο η τιμή και άλλα χαρακτηριστικά μιας αντίστασης αποτυπώνονται με χρωματικές λωρίδες πάνω στο σώμα του εξαρτήματος.
Η μέθοδος αυτή είναι ιδιαίτερα χρήσιμη στις μικρές αντιστάσεις, όπου η αναγραφή αριθμών πάνω στο σώμα του εξαρτήματος θα ήταν δύσκολη ή δυσανάγνωστη. Ο χρωματικός κώδικας χρησιμοποιείται εδώ και πολλές δεκαετίες και έχει τυποποιηθεί μέσω του IEC 60062. Βικιπαίδεια
Οι πιο συνηθισμένες αντιστάσεις που συναντάμε σε εργαστήρια ηλεκτρονικών έχουν 4 ή 5 χρωματικές λωρίδες, ενώ υπάρχουν και αντιστάσεις με 6 λωρίδες, όπου προστίθεται πληροφορία για τον θερμικό συντελεστή. Vishay
Πώς διαβάζουμε μια αντίσταση;
Το πρώτο πράγμα που πρέπει να γνωρίζουμε είναι ότι δεν ξεκινάμε να διαβάζουμε τις λωρίδες από οποιαδήποτε πλευρά.
Συνήθως η λωρίδα ανοχής βρίσκεται λίγο πιο μακριά από τις υπόλοιπες. Σε πολλές αντιστάσεις είναι χρυσαφί ή ασημί, γεγονός που βοηθά στον προσανατολισμό.
Ωστόσο, δεν πρέπει να βασιζόμαστε αποκλειστικά στην απόσταση των λωρίδων. Αν υπάρχει αμφιβολία, η τιμή μπορεί να επιβεβαιωθεί με ένα πολύμετρο, εφόσον η μέτρηση γίνεται με σωστό τρόπο και η αντίσταση δεν επηρεάζεται από άλλα παράλληλα ή συνδεδεμένα εξαρτήματα του κυκλώματος.
Ο πίνακας του χρωματικού κώδικα
Ο βασικός πίνακας είναι ο εξής:
| Χρώμα | Ψηφίο | Πολλαπλασιαστής | Ανοχή |
|---|---|---|---|
| Μαύρο | 0 | ×1 | — |
| Καφέ | 1 | ×10 | ±1% |
| Κόκκινο | 2 | ×100 | ±2% |
| Πορτοκαλί | 3 | ×1.000 | — |
| Κίτρινο | 4 | ×10.000 | — |
| Πράσινο | 5 | ×100.000 | ±0,5% |
| Μπλε | 6 | ×1.000.000 | ±0,25% |
| Μοβ | 7 | ×10.000.000 | ±0,1% |
| Γκρι | 8 | ×100.000.000 | ±0,05% |
| Λευκό | 9 | ×1.000.000.000 | — |
| Χρυσαφί | — | ×0,1 | ±5% |
| Ασημί | — | ×0,01 | ±10% |
Οι αντιστοιχίες αυτές συμφωνούν με τους πίνακες χρωματικού κώδικα που δημοσιεύουν κατασκευαστές όπως η Vishay και εργαλεία αναφοράς όπως της DigiKey. Vishay
Ένας εύκολος τρόπος για να θυμόμαστε τη σειρά
Μαύρο – Καφέ – Κόκκινο – Πορτοκαλί – Κίτρινο – Πράσινο – Μπλε – Μοβ – Γκρι – Λευκό
αντιστοιχούν στους αριθμούς:
0 – 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9
Αντιστάσεις με 4 χρωματικές λωρίδες
Η αντίσταση με 4 λωρίδες είναι από τις πιο συνηθισμένες.
Η σειρά είναι:
1η λωρίδα → 1ο ψηφίο
2η λωρίδα → 2ο ψηφίο
3η λωρίδα → πολλαπλασιαστής
4η λωρίδα → ανοχή
Άρα:
AB × πολλαπλασιαστής ± ανοχή
Παράδειγμα 1: Καφέ – Μαύρο – Κόκκινο – Χρυσαφί
Ας πάρουμε μια αντίσταση με:
Καφέ – Μαύρο – Κόκκινο – Χρυσαφί
Βήμα 1: Πρώτη λωρίδα
Καφέ = 1
Βήμα 2: Δεύτερη λωρίδα
Μαύρο = 0
Άρα έχουμε:
10
Βήμα 3: Πολλαπλασιαστής
Κόκκινο = ×100
Επομένως:
10 × 100 = 1.000 Ω
δηλαδή:
1 kΩ
Βήμα 4: Ανοχή
Χρυσαφί = ±5%
Άρα η αντίσταση είναι:
1 kΩ ±5%
Η πραγματική τιμή της μπορεί επομένως να βρίσκεται περίπου μεταξύ 950 Ω και 1.050 Ω, υπό τις προϋποθέσεις της ονομαστικής ανοχής.
Παράδειγμα 2: Κόκκινο – Μοβ – Πορτοκαλί – Χρυσαφί
Ας διαβάσουμε:
Κόκκινο – Μοβ – Πορτοκαλί – Χρυσαφί
Κόκκινο = 2
Μοβ = 7
Πορτοκαλί = ×1.000
Χρυσαφί = ±5%
Άρα:
27 × 1.000 = 27.000 Ω
ή:
27 kΩ ±5%
Τι σημαίνει η ανοχή μιας αντίστασης;
Η ανοχή δείχνει πόσο μπορεί να διαφέρει η πραγματική τιμή μιας αντίστασης από την ονομαστική της τιμή.
Για παράδειγμα, μία αντίσταση:
1 kΩ ±5%
δεν σημαίνει απαραίτητα ότι όταν τη μετρήσουμε θα δείξει ακριβώς 1.000 Ω.
Η επιτρεπόμενη περιοχή είναι:
950 Ω έως 1.050 Ω
Αυτό είναι ιδιαίτερα σημαντικό στην επισκευή ηλεκτρονικών συσκευών. Μια αντίσταση που μετράμε με το πολύμετρο και δεν δίνει ακριβώς την αναγραφόμενη τιμή δεν είναι απαραίτητα ελαττωματική.
Πρέπει να λάβουμε υπόψη την ανοχή της.
Αντιστάσεις με 5 χρωματικές λωρίδες
Οι αντιστάσεις 5 λωρίδων χρησιμοποιούνται συχνά όταν απαιτείται μεγαλύτερη ακρίβεια.
Στην τυπική κωδικοποίηση έχουμε:
1η λωρίδα → 1ο ψηφίο
2η λωρίδα → 2ο ψηφίο
3η λωρίδα → 3ο ψηφίο
4η λωρίδα → πολλαπλασιαστής
5η λωρίδα → ανοχή
Εδώ έχουμε λοιπόν τρία σημαντικά ψηφία αντί για δύο.
Παράδειγμα 3: Καφέ – Μαύρο – Μαύρο – Κόκκινο – Καφέ
Ας πάρουμε:
Καφέ – Μαύρο – Μαύρο – Κόκκινο – Καφέ
Τα τρία πρώτα ψηφία είναι:
1 – 0 – 0
Άρα:
100
Ο κόκκινος πολλαπλασιαστής είναι:
×100
Επομένως:
100 × 100 = 10.000 Ω
δηλαδή:
10 kΩ
Η τελευταία καφέ λωρίδα σημαίνει:
±1%
Άρα:
10 kΩ ±1%
Οι αντιστάσεις ακριβείας μπορούν να χρησιμοποιούν μικρότερες ανοχές, όπως ±1%, ±0,5%, ±0,25%, ±0,1% ή ±0,05%, ανάλογα με τον τύπο και την κατασκευή τους. Vishay
Και τι γίνεται με τις αντιστάσεις 6 λωρίδων;
Στις αντιστάσεις με 6 λωρίδες προστίθεται μία ακόμη πληροφορία.
Η τυπική διάταξη είναι:
1η → 1ο ψηφίο
2η → 2ο ψηφίο
3η → 3ο ψηφίο
4η → πολλαπλασιαστής
5η → ανοχή
6η → θερμικός συντελεστής αντίστασης (TCR)
Ο θερμικός συντελεστής εκφράζεται συνήθως σε ppm/K και δείχνει πόσο μεταβάλλεται η τιμή της αντίστασης όταν αλλάζει η θερμοκρασία.
Για παράδειγμα, στον χρωματικό κώδικα χρησιμοποιούνται τιμές TCR όπως 100, 50, 15, 25, 10 και 5 ppm/K, ανάλογα με το χρώμα της έκτης λωρίδας και την εφαρμογή. DigiKey
Γιατί μας ενδιαφέρει αυτό;
Σε ένα απλό κύκλωμα μπορεί η μεταβολή της αντίστασης με τη θερμοκρασία να μην έχει ιδιαίτερη σημασία.
Σε ένα όμως κύκλωμα ακριβείας, ένα κύκλωμα μέτρησης ή μια εφαρμογή όπου η θερμοκρασία μεταβάλλεται σημαντικά, ο TCR μπορεί να επηρεάσει την ακρίβεια του κυκλώματος.
Για έναν τεχνικό επισκευών, αυτό είναι ένα χρήσιμο στοιχείο όταν πρέπει να επιλεγεί σωστό ανταλλακτικό και όχι απλώς μια αντίσταση με την ίδια ονομαστική τιμή.
Πώς καταλαβαίνουμε από πού ξεκινάμε να διαβάζουμε;
Αυτό είναι ένα από τα πιο συνηθισμένα λάθη των αρχαρίων.
Ένας πρακτικός κανόνας είναι να αναζητήσουμε τη λωρίδα ανοχής.
Η χρυσαφί ή ασημί λωρίδα χρησιμοποιείται συχνά για την ανοχή και συνήθως βρίσκεται με μεγαλύτερη απόσταση από τις υπόλοιπες.
Εάν βλέπουμε:
Καφέ – Μαύρο – Κόκκινο – Χρυσαφί
είναι πολύ πιθανό να πρέπει να διαβάσουμε από την πλευρά του καφέ και όχι από την πλευρά του χρυσαφί.
Ωστόσο, σε πραγματικές επισκευές δεν πρέπει να βασιζόμαστε αποκλειστικά στην οπτική αναγνώριση. Αν η αντίσταση είναι καμένη, αποχρωματισμένη ή οι λωρίδες δεν διακρίνονται καθαρά, χρειάζεται μέτρηση και —όπου απαιτείται— αναζήτηση του κυκλώματος ή του service manual.
Όταν η αντίσταση είναι καμένη, ο χρωματικός κώδικας μπορεί να μην αρκεί
Αυτό είναι ιδιαίτερα σημαντικό για τους τεχνικούς.
Σε μια πλακέτα επισκευής μπορεί να συναντήσουμε μία αντίσταση που έχει:
- μαυρίσει,
- υπερθερμανθεί,
- σπάσει,
- ξεθωριάσει,
- ή έχει καταστραφεί εντελώς.
Σε αυτή την περίπτωση δεν πρέπει να προσπαθήσουμε να «μαντέψουμε» την τιμή μόνο από τα υπολείμματα των χρωμάτων.
Η σωστή προσέγγιση μπορεί να περιλαμβάνει:
- μέτρηση της αντίστασης, εφόσον είναι δυνατή,
- έλεγχο του κυκλώματος,
- αναζήτηση του service manual,
- έλεγχο της θέσης της αντίστασης στο schematic,
- σύγκριση με αντίστοιχη πλακέτα ή κανάλι,
- και έλεγχο των εξαρτημάτων που πιθανώς προκάλεσαν την καταστροφή της.
Ιδιαίτερα σε επισκευές τροφοδοτικών, δεν αρκεί να αντικαταστήσουμε απλώς μια καμένη αντίσταση με μία ίδιας τιμής. Πρέπει να αναζητήσουμε και την αιτία που την οδήγησε σε υπερθέρμανση ή καταστροφή.
Αυτό είναι ένα σημείο όπου η θεωρητική γνώση του χρωματικού κώδικα συναντά την πραγματική τεχνική εργασία.
Προσοχή στη μέτρηση με πολύμετρο
Ένα ακόμη συνηθισμένο λάθος είναι να μετράμε μία αντίσταση ενώ παραμένει συνδεδεμένη στο κύκλωμα και να θεωρούμε ότι η ένδειξη του πολύμετρου είναι οπωσδήποτε η πραγματική τιμή της.
Ανάλογα με το κύκλωμα, άλλα εξαρτήματα μπορεί να δημιουργούν παράλληλες διαδρομές και να επηρεάζουν τη μέτρηση.
Επομένως, όταν μια μέτρηση φαίνεται ύποπτη, μπορεί να χρειαστεί:
- να απομονωθεί η αντίσταση από το κύκλωμα,
- να σηκωθεί ένας ακροδέκτης,
- ή να χρησιμοποιηθεί διαφορετική μέθοδος ελέγχου.
Πάντα βέβαια με το κύκλωμα εκτός τάσης όταν πρόκειται για μέτρηση αντίστασης με πολύμετρο.
Χρωματικός κώδικας και σύγχρονες αντιστάσεις
Ο χρωματικός κώδικας παραμένει ιδιαίτερα χρήσιμος για τις κλασικές through-hole αξονικές αντιστάσεις.
Δεν πρέπει όμως να θεωρούμε ότι όλες οι σύγχρονες αντιστάσεις χρησιμοποιούν χρωματικές λωρίδες.
Για παράδειγμα, οι αντιστάσεις SMD χρησιμοποιούν συνήθως αριθμητικούς ή αλφαριθμητικούς κωδικούς τυπωμένους πάνω στο σώμα τους.
Έτσι, σε μία σύγχρονη πλακέτα μπορεί να συναντήσουμε δίπλα-δίπλα:
- αξονική αντίσταση με χρωματικές λωρίδες,
- αντίσταση SMD με αριθμητικό κωδικό,
- και ειδικές αντιστάσεις με διαφορετικό σύστημα σήμανσης.
Το IEC 60062 περιλαμβάνει, εκτός από τον χρωματικό κώδικα, και άλλα συστήματα κωδικοποίησης για αντιστάσεις και πυκνωτές. Η τρέχουσα ενοποιημένη έκδοση είναι το IEC 60062:2016 + AMD1:2019. IEC Webstore
Ένας γρήγορος τρόπος υπολογισμού
Όταν έχουμε αντίσταση 4 λωρίδων:
1η λωρίδα + 2η λωρίδα = αριθμός
3η λωρίδα = πολλαπλασιαστής
4η λωρίδα = ανοχή
Για παράδειγμα:
Κίτρινο – Μοβ – Κόκκινο – Χρυσαφί
Κίτρινο = 4
Μοβ = 7
Κόκκινο = ×100
Χρυσαφί = ±5%
Άρα:
47 × 100 = 4.700 Ω
ή:
4,7 kΩ ±5%
Πίνακας γρήγορης αναφοράς
Για το εργαστήριο ή το διάβασμα:
| Χρώμα | Αριθμός | Πολλαπλασιαστής | Ανοχή |
|---|---|---|---|
| Μαύρο | 0 | ×1 | — |
| Καφέ | 1 | ×10 | ±1% |
| Κόκκινο | 2 | ×100 | ±2% |
| Πορτοκαλί | 3 | ×1k | — |
| Κίτρινο | 4 | ×10k | — |
| Πράσινο | 5 | ×100k | ±0,5% |
| Μπλε | 6 | ×1M | ±0,25% |
| Μοβ | 7 | ×10M | ±0,1% |
| Γκρι | 8 | ×100M | ±0,05% |
| Λευκό | 9 | ×1G | — |
| Χρυσαφί | — | ×0,1 | ±5% |
| Ασημί | — | ×0,01 | ±10% |
Συμπέρασμα
Ο χρωματικός κώδικας των αντιστάσεων είναι μία από τις βασικές γνώσεις που αξίζει να γνωρίζει κάθε άνθρωπος που ασχολείται με την ηλεκτρονική.
Για τον μαθητή ή τον φοιτητή αποτελεί ένα από τα πρώτα βήματα στην κατανόηση των ηλεκτρονικών εξαρτημάτων.
Για τον τεχνικό αποτελεί ένα καθημερινό εργαλείο αναγνώρισης εξαρτημάτων, ιδιαίτερα όταν εργάζεται με παλαιότερες ή through-hole πλακέτες.
Το σημαντικό είναι να μη θυμόμαστε απλώς ότι:
καφέ = 1, κόκκινο = 2 κ.λπ.
αλλά να κατανοούμε τι σημαίνει κάθε λωρίδα και πώς μετατρέπεται ο κώδικας σε πραγματική τιμή αντίστασης.
Και φυσικά, όταν υπάρχει αμφιβολία, ο χρωματικός κώδικας είναι ένα πρώτο βήμα. Η επιβεβαίωση με πολύμετρο, κύκλωμα, schematic ή τεχνικό εγχειρίδιο είναι αυτό που κάνει τη διαφορά στην πραγματική τεχνική εργασία.
