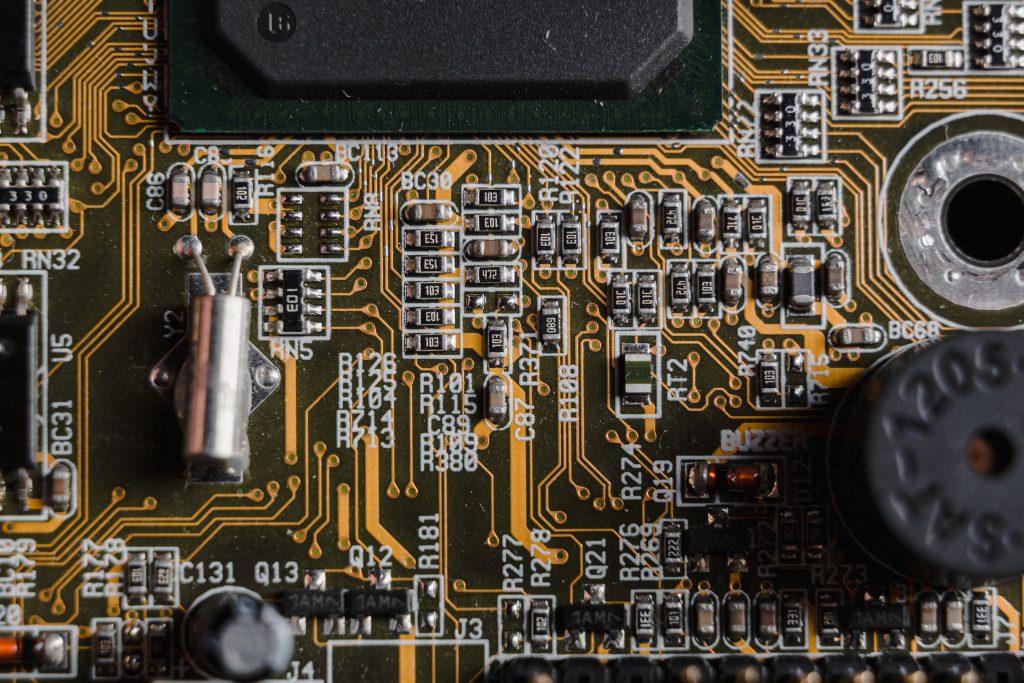

Πώς διαβάζουμε τις αντιστάσεις SMD: Κωδικοί 3 και 4 ψηφίων και EIA-96
Οι αντιστάσεις SMD (Surface Mount Device) χρησιμοποιούνται ευρέως στις σύγχρονες ηλεκτρονικές πλακέτες. Θα τις συναντήσουμε σε τηλεοράσεις, τροφοδοτικά, υπολογιστές, ενισχυτές ήχου και πολλές ακόμη συσκευές.
Σε αντίθεση με τις συμβατικές αντιστάσεις που διαθέτουν χρωματικές λωρίδες, πολλές αντιστάσεις SMD φέρουν έναν μικρό αριθμητικό ή αλφαριθμητικό κωδικό επάνω στο σώμα τους. Ο κωδικός αυτός μπορεί να μας βοηθήσει να προσδιορίσουμε την ονομαστική τιμή της αντίστασης.
Στον οδηγό αυτό θα δούμε πώς διαβάζουμε τους συνηθέστερους κωδικούς SMD: των 3 ψηφίων, των 4 ψηφίων και του συστήματος EIA-96, με παραδείγματα χρήσιμα για τεχνικούς, σπουδαστές και φοιτητές ηλεκτρονικών.
1. Τι είναι οι αντιστάσεις SMD;
Οι αντιστάσεις SMD είναι ηλεκτρονικά εξαρτήματα σχεδιασμένα για επιφανειακή τοποθέτηση σε πλακέτες τυπωμένων κυκλωμάτων (PCB). Τοποθετούνται απευθείας στα ειδικά σημεία συγκόλλησης της πλακέτας και καταλαμβάνουν συνήθως πολύ μικρό χώρο.
Λόγω του περιορισμένου μεγέθους τους, οι χρωματικές λωρίδες δεν είναι πρακτικές. Για τον λόγο αυτό, σε αρκετούς τύπους χρησιμοποιείται ένας σύντομος κωδικός που υποδεικνύει την τιμή της αντίστασης.
Προσοχή: Δεν έχουν όλες οι αντιστάσεις SMD ευανάγνωστη σήμανση. Σε πολύ μικρά εξαρτήματα μπορεί να μην υπάρχει καθόλου κωδικός, ενώ ορισμένοι κατασκευαστές χρησιμοποιούν ειδικές σημάνσεις. Επομένως, δεν πρέπει να θεωρούμε ότι κάθε κωδικός που βλέπουμε σε μια μικρή αντίσταση ακολουθεί απαραίτητα τα παρακάτω συστήματα.
2. Πώς διαβάζουμε τον κωδικό 3 ψηφίων
Ο κωδικός 3 ψηφίων είναι ένα από τα συνηθέστερα συστήματα σήμανσης αντιστάσεων SMD.
Ο κανόνας είναι απλός:
- Τα δύο πρώτα ψηφία δείχνουν τη βασική αριθμητική τιμή.
- Το τρίτο ψηφίο δείχνει τη δύναμη του 10 με την οποία πολλαπλασιάζουμε.
Ο υπολογισμός γίνεται ως εξής:
Τιμή αντίστασης = πρώτα δύο ψηφία × 10^(τρίτο ψηφίο) Ω
Παραδείγματα κωδικών 3 ψηφίων
| Κωδικός | Υπολογισμός | Τιμή |
|---|---|---|
| 100 | 10 × 10⁰ | 10 Ω |
| 220 | 22 × 10⁰ | 22 Ω |
| 331 | 33 × 10¹ | 330 Ω |
| 472 | 47 × 10² | 4,7 kΩ |
| 103 | 10 × 10³ | 10 kΩ |
| 104 | 10 × 10⁴ | 100 kΩ |
| 105 | 10 × 10⁵ | 1 MΩ |
Στους κωδικούς 3 ψηφίων, όταν το τρίτο ψηφίο είναι 9, ο πολλαπλασιαστής είναι συνήθως 10 στην -1, όχι 10 στην 9. Για παράδειγμα, 479 σημαίνει 47 x 0,1 = 4,7 Ω.
Παράδειγμα: Τιμή αντίστασης με κωδικό 472
Για τον κωδικό 472:
- Τα δύο πρώτα ψηφία είναι 47.
- Το τρίτο ψηφίο είναι 2, άρα πολλαπλασιάζουμε με 10² = 100.
- Υπολογίζουμε 47 × 100 = 4.700 Ω.
Επομένως, η αντίσταση έχει ονομαστική τιμή 4,7 kΩ.
Μια συνηθισμένη παγίδα: Ο κωδικός 100
Ο κωδικός 100 αντιστοιχεί σε 10 Ω και όχι σε 100 Ω.
Το τελευταίο μηδενικό είναι ο πολλαπλασιαστής, δηλαδή 10⁰ = 1. Για αντίσταση 100 Ω, ένας συνηθισμένος κωδικός 3 ψηφίων είναι ο 101.
Αυτή είναι μία από τις συχνότερες παρερμηνείες κατά την ανάγνωση των κωδικών SMD.
3. Πώς διαβάζουμε τον κωδικό 4 ψηφίων
Ο κωδικός 4 ψηφίων λειτουργεί με παρόμοιο τρόπο, αλλά χρησιμοποιεί τρία ψηφία για τη βασική τιμή και ένα για τον πολλαπλασιαστή.
- Τα τρία πρώτα ψηφία δίνουν τη βασική αριθμητική τιμή.
- Το τέταρτο ψηφίο δείχνει τη δύναμη του 10 με την οποία πολλαπλασιάζουμε.
Ο τύπος είναι:
Τιμή αντίστασης = πρώτα τρία ψηφία × 10^(τέταρτο ψηφίο) Ω
Παραδείγματα κωδικών 4 ψηφίων
| Κωδικός | Υπολογισμός | Τιμή |
|---|---|---|
| 1000 | 100 × 10⁰ | 100 Ω |
| 4700 | 470 × 10⁰ | 470 Ω |
| 1001 | 100 × 10¹ | 1 kΩ |
| 4701 | 470 × 10¹ | 4,7 kΩ |
| 1002 | 100 × 10² | 10 kΩ |
| 4992 | 499 × 10² | 49,9 kΩ |
Παράδειγμα: Κωδικός 1002
Για τον κωδικό 1002:
- Τα τρία πρώτα ψηφία σχηματίζουν τον αριθμό 100.
- Το τελευταίο ψηφίο είναι 2, άρα ο πολλαπλασιαστής είναι 10² = 100.
- Υπολογίζουμε 100 × 100 = 10.000 Ω.
Η τιμή της αντίστασης είναι 10 kΩ.
Γιατί χρησιμοποιούνται τέσσερα ψηφία;
Το σύστημα των 4 ψηφίων επιτρέπει την αναγραφή περισσότερων σημαντικών ψηφίων και είναι χρήσιμο σε αντιστάσεις μεγαλύτερης ακρίβειας. Συχνά συναντάται σε αντιστάσεις ανοχής ±1%, αλλά ο αριθμός των ψηφίων από μόνος του δεν εγγυάται την ανοχή. Η ανοχή πρέπει να επιβεβαιώνεται από τις προδιαγραφές του εξαρτήματος ή του κατασκευαστή.
4. Τι είναι ο κωδικός EIA-96;
Το σύστημα EIA-96 χρησιμοποιείται σε αρκετές αντιστάσεις ακριβείας και είναι ιδιαίτερα χρήσιμο όταν το σώμα του εξαρτήματος είναι πολύ μικρό για να αποτυπωθούν τέσσερα ψηφία.
Ο κωδικός αποτελείται από:
- Δύο ψηφία, τα οποία αντιστοιχούν σε μία από τις 96 τυποποιημένες βασικές τιμές της σειράς E96.
- Ένα γράμμα, το οποίο καθορίζει τον πολλαπλασιαστή.
Εδώ βρίσκεται η βασική διαφορά από τους κωδικούς 3 και 4 ψηφίων: τα δύο πρώτα ψηφία δεν διαβάζονται απευθείας ως αριθμός Ω. Χρειάζεται πίνακας αντιστοίχισης της σειράς E96.
Παραδείγματα EIA-96
| Κωδικός | Βασική τιμή | Πολλαπλασιαστής | Τελική τιμή |
|---|---|---|---|
| 01A | 100 | ×1 | 100 Ω |
| 01B | 100 | ×10 | 1 kΩ |
| 01C | 100 | ×100 | 10 kΩ |
| 68C | 499 | ×100 | 49,9 kΩ |
Παράδειγμα: Κωδικός 68C
Για τον κωδικό 68C:
- Αναζητούμε τον αριθμό 68 στον πίνακα EIA-96. Η βασική τιμή είναι 499.
- Το γράμμα C αντιστοιχεί σε πολλαπλασιαστή ×100.
- Υπολογίζουμε 499 × 100 = 49.900 Ω.
Επομένως, η αντίσταση έχει ονομαστική τιμή 49,9 kΩ.
Σημαντικό: Για την αποκωδικοποίηση του EIA-96 χρησιμοποιούμε αξιόπιστο πίνακα αντιστοίχισης ή εργαλείο υπολογισμού. Δεν αρκεί να εφαρμόσουμε τον κανόνα των τριών ή τεσσάρων ψηφίων.
5. Τι σημαίνει το γράμμα R σε μια αντίσταση SMD;
Σε ορισμένες σημάνσεις, το γράμμα R χρησιμοποιείται ως υποδιαστολή. Αυτό είναι ιδιαίτερα χρήσιμο σε χαμηλές τιμές αντίστασης.
| Σήμανση | Τιμή |
|---|---|
| 4R7 | 4,7 Ω |
| R47 | 0,47 Ω |
| 0R10 | 0,10 Ω |
| 10R0 | 10 Ω |
Για παράδειγμα, το 4R7 σημαίνει 4,7 Ω και όχι 47 Ω. Το R τοποθετείται στη θέση της υποδιαστολής.
Η συγκεκριμένη σημειογραφία δεν πρέπει να συγχέεται με το EIA-96, όπου το τελικό γράμμα έχει διαφορετική λειτουργία.
6. Τι σημαίνει ο κωδικός 0 ή 000;
Σε αρκετές περιπτώσεις, η σήμανση 0, 00 ή 000 δηλώνει αντίσταση μηδενικών Ω, γνωστή και ως zero-ohm resistor.
Παρότι ονομάζεται αντίσταση, χρησιμοποιείται κυρίως ως σύνδεσμος στη διαδρομή του κυκλώματος. Μπορεί να διευκολύνει τη σχεδίαση της πλακέτας, την επιλογή διαδρομών ή τη συναρμολόγηση διαφορετικών εκδόσεων ενός κυκλώματος.
Δεν πρέπει να συγχέεται με μια κοινή αντίσταση μικρής τιμής, όπως 0,1 Ω.
7. Πώς ελέγχουμε μια αντίσταση SMD κατά την επισκευή
Η αποκωδικοποίηση της σήμανσης είναι μόνο το πρώτο βήμα. Σε μια επισκευή ηλεκτρονικής πλακέτας, χρειάζεται να επιβεβαιώσουμε ότι η τιμή είναι συμβατή με το κύκλωμα και ότι το εξάρτημα λειτουργεί σωστά.
Μερικές χρήσιμες πρακτικές είναι:
- Καθαρή ανάγνωση: Χρησιμοποιούμε μεγεθυντικό φακό και καλό φωτισμό. Ένα μικρό σημάδι μπορεί να κάνει έναν κωδικό να φαίνεται διαφορετικός.
- Έλεγχος του κυκλώματος: Συγκρίνουμε τη σήμανση με το σχηματικό διάγραμμα, το service manual ή τις προδιαγραφές του κατασκευαστή, όταν είναι διαθέσιμα.
- Μέτρηση με πολύμετρο: Μετράμε την αντίσταση με τη συσκευή εκτός τροφοδοσίας και αφού έχουν εκφορτιστεί με ασφάλεια οι σχετικοί πυκνωτές.
- Προσοχή στις μετρήσεις πάνω στην πλακέτα: Άλλα εξαρτήματα που συνδέονται παράλληλα μπορεί να επηρεάσουν την ένδειξη. Αν η μέτρηση δεν συμφωνεί με την αναμενόμενη τιμή, ενδέχεται να χρειαστεί απομόνωση του ενός ακροδέκτη για αξιόπιστο έλεγχο.
- Σωστή αντικατάσταση: Δεν αρκεί να ταιριάζει μόνο η ονομαστική τιμή. Πρέπει να ελεγχθούν επίσης η ανοχή, η ισχύς, το μέγεθος του περιβλήματος και οι απαιτήσεις του κυκλώματος.
Μια αντίσταση μπορεί να φαίνεται φυσιολογική εξωτερικά και παρ’ όλα αυτά να έχει μεταβληθεί η τιμή της. Αντίστοιχα, μια σωστή μέτρηση εκτός κυκλώματος δεν αποδεικνύει από μόνη της ότι ολόκληρο το κύκλωμα λειτουργεί σωστά.
8. Συνοπτικός πίνακας αναφοράς
| Σύστημα | Πώς διαβάζεται | Παράδειγμα |
|---|---|---|
| 3 ψηφία | 2 σημαντικά ψηφία + πολλαπλασιαστής | 472 = 4,7 kΩ |
| 4 ψηφία | 3 σημαντικά ψηφία + πολλαπλασιαστής | 4992 = 49,9 kΩ |
| EIA-96 | 2 ψηφία από πίνακα E96 + γράμμα πολλαπλασιαστή | 68C = 49,9 kΩ |
| Σήμανση R | Το R λειτουργεί ως υποδιαστολή | 4R7 = 4,7 Ω |
| Μηδενικά Ω | Σύνδεσμος κυκλώματος | 000 = 0 Ω |
Συμπέρασμα
Η σωστή ανάγνωση των κωδικών SMD είναι μια χρήσιμη δεξιότητα για όποιον ασχολείται με την ηλεκτρονική, τη διάγνωση βλαβών και την επισκευή πλακετών.
Θυμόμαστε τους τρεις βασικούς κανόνες:
- Στους κωδικούς 3 ψηφίων, τα δύο πρώτα ψηφία δίνουν τη βασική τιμή και το τρίτο τον πολλαπλασιαστή.
- Στους κωδικούς 4 ψηφίων, τα τρία πρώτα ψηφία δίνουν τη βασική τιμή και το τέταρτο τον πολλαπλασιαστή.
- Στο EIA-96, χρησιμοποιούμε πίνακα αντιστοίχισης για τα δύο ψηφία και αποκωδικοποιούμε το γράμμα ως πολλαπλασιαστή.
Για ασφαλή διάγνωση, διασταυρώνουμε πάντα τη σήμανση με το κύκλωμα και τις προδιαγραφές του εξαρτήματος.
