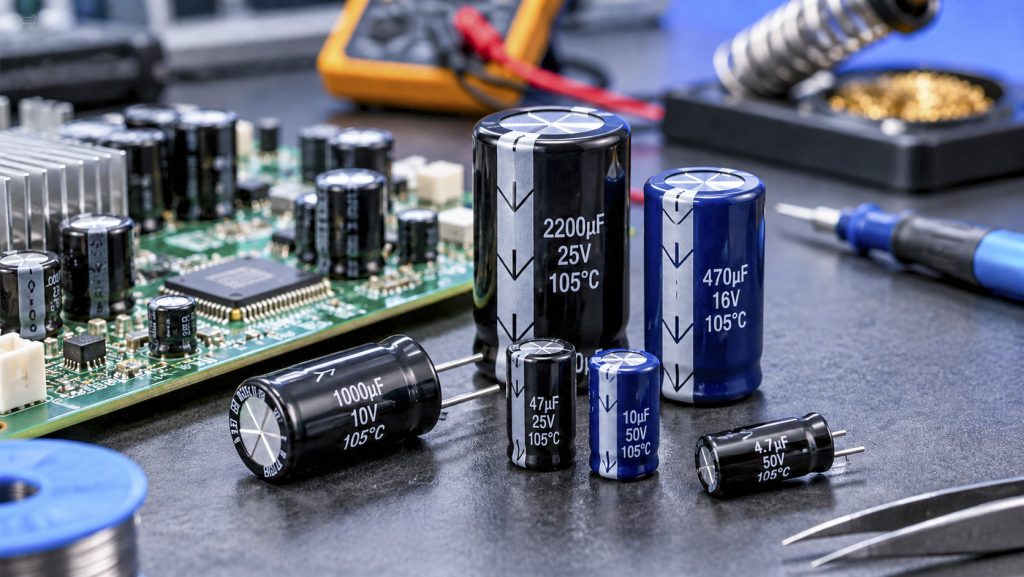

Ηλεκτρολυτικοί Πυκνωτές: Χαρακτηριστικά, Πολικότητα, Έλεγχος και Αντικατάσταση
Οι ηλεκτρολυτικοί πυκνωτές αποτελούν ένα από τα πιο συνηθισμένα εξαρτήματα που συναντάμε στα ηλεκτρονικά κυκλώματα. Από τα τροφοδοτικά τηλεοράσεων και υπολογιστών μέχρι ενισχυτές ήχου, φορτιστές και πολλές άλλες ηλεκτρονικές συσκευές, ο ρόλος τους είναι ιδιαίτερα σημαντικός για τη σωστή λειτουργία του κυκλώματος.
Παρόλο που εξωτερικά μπορεί να φαίνονται απλά εξαρτήματα, οι ηλεκτρολυτικοί πυκνωτές έχουν ορισμένα χαρακτηριστικά που πρέπει να γνωρίζουμε, ειδικά όταν ασχολούμαστε με τη σχεδίαση, τη συντήρηση ή την επισκευή ηλεκτρονικών συσκευών.
Σε αυτό το άρθρο θα γνωρίσουμε τη βασική αρχή λειτουργίας τους, θα μάθουμε να διαβάζουμε τα χαρακτηριστικά που αναγράφονται στο σώμα τους και θα δούμε τι πρέπει να προσέχουμε κατά τον έλεγχο και την αντικατάστασή τους.
1. Τι είναι ο ηλεκτρολυτικός πυκνωτής;
Ο ηλεκτρολυτικός πυκνωτής είναι ένα παθητικό ηλεκτρονικό εξάρτημα που έχει τη δυνατότητα να αποθηκεύει ηλεκτρική ενέργεια και να την αποδίδει στο κύκλωμα όταν χρειάζεται.
Το βασικό του πλεονέκτημα είναι ότι μπορεί να προσφέρει σχετικά μεγάλη χωρητικότητα σε μικρό φυσικό μέγεθος, σε σύγκριση με αρκετούς άλλους τύπους πυκνωτών.
Στους συνηθισμένους ηλεκτρολυτικούς πυκνωτές αλουμινίου, η κατασκευή βασίζεται σε δύο αγώγιμα ηλεκτρόδια, ένα από τα οποία διαθέτει ένα πολύ λεπτό μονωτικό στρώμα οξειδίου του αλουμινίου. Το στρώμα αυτό λειτουργεί ως διηλεκτρικό, δηλαδή ως μονωτικό υλικό ανάμεσα στα ηλεκτρόδια. Ο ηλεκτρολύτης συμμετέχει στην ηλεκτρική λειτουργία του πυκνωτή και αποτελεί μέρος της ιδιαίτερης κατασκευής του.
Αυτή η κατασκευή επιτρέπει την επίτευξη υψηλών τιμών χωρητικότητας.
2. Πώς λειτουργεί ένας πυκνωτής;
Για να κατανοήσουμε τη λειτουργία του, αρκεί να θυμηθούμε ότι ένας πυκνωτής αποθηκεύει ηλεκτρικό φορτίο.
Όταν συνδέσουμε έναν πυκνωτή σε μια πηγή συνεχούς τάσης (DC), αρχίζει να φορτίζεται. Κατά τη φόρτιση δημιουργείται ηλεκτρικό πεδίο στο διηλεκτρικό του και συσσωρεύεται ηλεκτρικό φορτίο στα ηλεκτρόδιά του.
Όταν ολοκληρωθεί η φόρτιση, σε ένα ιδανικό κύκλωμα συνεχούς τάσης δεν συνεχίζει να περνά ρεύμα μέσα από το διηλεκτρικό. Αντίθετα, όταν η τάση του κυκλώματος μεταβάλλεται, ο πυκνωτής μπορεί να φορτίζεται και να εκφορτίζεται, επηρεάζοντας τη συμπεριφορά του κυκλώματος.
Η χωρητικότητα ενός πυκνωτή εκφράζει την ικανότητά του να αποθηκεύει φορτίο για μια δεδομένη τάση.
Η βασική σχέση είναι:
Q = C × V
Όπου:
- Q: Ηλεκτρικό φορτίο σε Coulomb (C)
- C: Χωρητικότητα σε Farad (F)
- V: Τάση σε Volt (V)
Για παράδειγμα, ένας πυκνωτής χωρητικότητας 1.000 μF που φορτίζεται στα 10 V αποθηκεύει φορτίο 0,01 Coulomb.
Η μονάδα μέτρησης της χωρητικότητας είναι το Farad (F). Στην πράξη, στους ηλεκτρολυτικούς πυκνωτές χρησιμοποιούμε κυρίως τα υποπολλαπλάσιά του:
- 1 μF = 1 μικροφαράντ = 0,000001 F
- 1 nF = 1 νανοφαράντ = 0,001 μF
- 1 pF = 1 πικοφαράντ = 0,001 nF
3. Πού χρησιμοποιούνται οι ηλεκτρολυτικοί πυκνωτές;
Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται σε πολλές διαφορετικές βαθμίδες ηλεκτρονικών κυκλωμάτων.
Οι πιο συνηθισμένες εφαρμογές τους είναι:
Εξομάλυνση τάσης σε τροφοδοτικά
Μετά την ανόρθωση του εναλλασσόμενου ρεύματος, η τάση δεν είναι απόλυτα σταθερή. Οι ηλεκτρολυτικοί πυκνωτές αποθηκεύουν ενέργεια και συμβάλλουν στη μείωση της κυμάτωσης (ripple), προσφέροντας πιο ομαλή συνεχή τάση.
Φιλτράρισμα και αποσύζευξη (Decoupling)
Χρησιμοποιούνται για τον περιορισμό ανεπιθύμητων μεταβολών της τάσης τροφοδοσίας και για τη σταθερότερη λειτουργία επιμέρους βαθμίδων ενός κυκλώματος.
Σύζευξη σημάτων (Coupling)
Σε κατάλληλες εφαρμογές επιτρέπουν τη διέλευση μεταβαλλόμενων σημάτων, ενώ εμποδίζουν τη μεταφορά της συνεχούς συνιστώσας από μια βαθμίδα σε μια άλλη.
Κυκλώματα ήχου
Συναντώνται σε ενισχυτές, προενισχυτές και άλλες συσκευές ήχου, τόσο στα κυκλώματα τροφοδοσίας όσο και σε επιλεγμένα σημεία επεξεργασίας του σήματος.
4. Πώς διαβάζουμε τα χαρακτηριστικά ενός ηλεκτρολυτικού πυκνωτή;
Στο σώμα ενός ηλεκτρολυτικού πυκνωτή αναγράφονται πληροφορίες που μας βοηθούν να καταλάβουμε αν είναι κατάλληλος για μια συγκεκριμένη εφαρμογή.
Ας δούμε ένα παράδειγμα:
1000 μF – 25 V – 105°C
Αυτό σημαίνει ότι ο πυκνωτής έχει:
- Χωρητικότητα: 1000 μF
- Ονομαστική τάση λειτουργίας: 25 V DC
- Μέγιστη κατηγορία θερμοκρασίας λειτουργίας: 105°C
Ας εξετάσουμε αναλυτικότερα τα βασικά χαρακτηριστικά.
Χωρητικότητα (Capacitance)
Η χωρητικότητα μετριέται σε Farad (F), συνήθως όμως αναγράφεται σε μικροφαράντ (μF).
Ενδεικτικά, συνηθισμένες τιμές είναι:
- 10 μF
- 47 μF
- 100 μF
- 220 μF
- 470 μF
- 1000 μF
- 2200 μF
- 4700 μF
Η χωρητικότητα επηρεάζει άμεσα τη συμπεριφορά του κυκλώματος. Δεν επιλέγουμε διαφορετική τιμή αυθαίρετα, αλλά σύμφωνα με τις απαιτήσεις της συγκεκριμένης εφαρμογής.
Ονομαστική τάση (Rated Voltage)
Η ονομαστική τάση είναι η μέγιστη συνεχής τάση για την οποία έχει σχεδιαστεί ο πυκνωτής, υπό τις συνθήκες που ορίζει ο κατασκευαστής.
Για παράδειγμα, ένας πυκνωτής 1000 μF / 25 V δεν πρέπει να λειτουργεί σε τάση μεγαλύτερη από την ονομαστική του.
Η επιλογή πυκνωτή με μεγαλύτερη ονομαστική τάση μπορεί να είναι αποδεκτή, εφόσον πληρούνται και οι υπόλοιπες απαιτήσεις του κυκλώματος και οι διαστάσεις του επιτρέπουν την τοποθέτησή του.
Θερμοκρασία λειτουργίας
Η θερμοκρασία είναι ένας από τους σημαντικότερους παράγοντες που επηρεάζουν τη διάρκεια ζωής ενός ηλεκτρολυτικού πυκνωτή.
Στο σώμα του μπορεί να συναντήσουμε ενδείξεις όπως:
- 85°C
- 105°C
- 125°C
Σε γενικές γραμμές, ένας πυκνωτής με υψηλότερη επιτρεπόμενη θερμοκρασία μπορεί να αντέξει δυσμενέστερες θερμικές συνθήκες, ανάλογα πάντα με τις προδιαγραφές του.
Σε εφαρμογές όπως τα τροφοδοτικά, όπου αναπτύσσονται σημαντικές θερμοκρασίες, η επιλογή κατάλληλου πυκνωτή είναι ιδιαίτερα σημαντική.
Ανοχή (Tolerance)
Η ανοχή εκφράζει το επιτρεπόμενο ποσοστό απόκλισης της πραγματικής χωρητικότητας από την ονομαστική τιμή.
Για παράδειγμα, ένας πυκνωτής 1000 μF με ανοχή ±20% μπορεί να έχει πραγματική χωρητικότητα από 800 μF έως 1200 μF, εντός των καθορισμένων συνθηκών μέτρησης.
5. Πολικότητα ηλεκτρολυτικών πυκνωτών
Ένα από τα σημαντικότερα χαρακτηριστικά των συνηθισμένων ηλεκτρολυτικών πυκνωτών αλουμινίου είναι ότι διαθέτουν πολικότητα.
Αυτό σημαίνει ότι πρέπει να συνδέονται με τη σωστή φορά στο κύκλωμα.
Συνήθως, στους ακτινικούς (radial) ηλεκτρολυτικούς πυκνωτές:
- Το μακρύτερο ποδαράκι αντιστοιχεί στον θετικό πόλο (+), όταν ο πυκνωτής είναι καινούργιος και τα ποδαράκια δεν έχουν κοπεί.
- Η λωρίδα στο περίβλημα, με τα σύμβολα «−», υποδεικνύει τον αρνητικό πόλο.
- Η σήμανση στην πλακέτα μπορεί να περιλαμβάνει το σύμβολο «+» ή άλλη ένδειξη πολικότητας.
Προσοχή: Δεν βασιζόμαστε αποκλειστικά στο μήκος των ακροδεκτών ή στην εξωτερική εμφάνιση. Ελέγχουμε πάντα τις ενδείξεις του εξαρτήματος και τη σήμανση της πλακέτας.
Η λανθασμένη σύνδεση, δηλαδή η εφαρμογή αντίστροφης πολικότητας, μπορεί να προκαλέσει αυξημένη διαρροή ρεύματος, υπερθέρμανση, δημιουργία εσωτερικής πίεσης και τελικά καταστροφή του πυκνωτή.
Υπάρχουν επίσης διπολικοί ή μη πολωμένοι ηλεκτρολυτικοί πυκνωτές, οι οποίοι προορίζονται για συγκεκριμένες εφαρμογές όπου η πολικότητα της τάσης μπορεί να αντιστρέφεται. Δεν πρέπει όμως να θεωρούμε ότι είναι κατάλληλοι για οποιαδήποτε εφαρμογή εναλλασσόμενης τάσης.
6. Τι είναι το ESR και γιατί μας ενδιαφέρει;
Το ESR (Equivalent Series Resistance – Ισοδύναμη Σειριακή Αντίσταση) είναι μια σημαντική παράμετρος ενός πραγματικού πυκνωτή.
Στην πράξη, ένας πυκνωτής δεν είναι ιδανικό εξάρτημα. Παρουσιάζει εσωτερικές απώλειες, οι οποίες μπορούν να περιγραφούν με ένα ισοδύναμο μοντέλο που περιλαμβάνει αντίσταση σε σειρά με την ιδανική χωρητικότητα.
Όσο αυξάνεται το ESR, τόσο αυξάνονται οι απώλειες και η θερμότητα που αναπτύσσεται όταν περνά από τον πυκνωτή εναλλασσόμενο ρεύμα.
Ένα αυξημένο ESR μπορεί να δημιουργήσει προβλήματα σε:
- Τροφοδοτικά switching (SMPS).
- Τροφοδοσίες τηλεοράσεων και υπολογιστών.
- Κυκλώματα φιλτραρίσματος.
- Ενισχυτές ήχου.
- Κυκλώματα όπου απαιτείται γρήγορη απόκριση στις μεταβολές του φορτίου.
Για τον λόγο αυτό, σε αρκετές εφαρμογές δεν αρκεί να ελέγξουμε μόνο τη χωρητικότητα. Χρειάζεται να γνωρίζουμε και την τιμή του ESR, συγκρίνοντάς την με τις προδιαγραφές του συγκεκριμένου τύπου πυκνωτή.
Η αποδεκτή τιμή ESR δεν είναι ίδια για όλους τους πυκνωτές. Εξαρτάται από τη χωρητικότητα, την ονομαστική τάση, τη συχνότητα μέτρησης και τη σειρά κατασκευής. Γι’ αυτό η σύγκριση πρέπει να γίνεται με τα τεχνικά χαρακτηριστικά του συγκεκριμένου τύπου.
7. Γιατί χαλάνε οι ηλεκτρολυτικοί πυκνωτές;
Οι ηλεκτρολυτικοί πυκνωτές έχουν περιορισμένη διάρκεια ζωής. Με την πάροδο του χρόνου, ο ηλεκτρολύτης μπορεί να αλλοιωθεί ή να μειωθεί λόγω των συνθηκών λειτουργίας και της γήρανσης του εξαρτήματος.
Οι σημαντικότεροι παράγοντες που επηρεάζουν τη διάρκεια ζωής τους είναι:
- Υψηλή θερμοκρασία: Επιταχύνει τη γήρανση του ηλεκτρολύτη.
- Αυξημένο ρεύμα κυμάτωσης (Ripple Current): Προκαλεί εσωτερική θέρμανση και καταπόνηση.
- Υπέρβαση της ονομαστικής τάσης: Μπορεί να προκαλέσει σοβαρή βλάβη.
- Αντίστροφη πολικότητα: Μπορεί να οδηγήσει σε υπερθέρμανση και καταστροφή.
- Χρόνος λειτουργίας και συνθήκες αποθήκευσης: Επηρεάζουν επίσης τη μακροχρόνια αξιοπιστία.
Ένας πυκνωτής που λειτουργεί σε υψηλή θερμοκρασία για μεγάλο χρονικό διάστημα έχει συνήθως μικρότερη διάρκεια ζωής από έναν αντίστοιχο που λειτουργεί σε ηπιότερες συνθήκες.
8. Πώς αναγνωρίζουμε έναν προβληματικό ηλεκτρολυτικό πυκνωτή;
Κατά την επισκευή μιας ηλεκτρονικής συσκευής, υπάρχουν ορισμένα σημάδια που μπορεί να μας οδηγήσουν στην υποψία ότι ένας ηλεκτρολυτικός πυκνωτής έχει υποστεί βλάβη.
Τα πιο συνηθισμένα είναι:
Φούσκωμα στο επάνω μέρος
Πολλοί ηλεκτρολυτικοί πυκνωτές διαθέτουν ειδική εγκοπή ασφαλείας στο επάνω μέρος του μεταλλικού περιβλήματος. Αν παρατηρήσουμε ότι το επάνω μέρος έχει διογκωθεί, ο πυκνωτής πιθανότατα έχει υποστεί εσωτερική καταπόνηση.
Διαρροή ηλεκτρολύτη
Η εμφάνιση υγρού ή υπολειμμάτων γύρω από τη βάση του πυκνωτή μπορεί να αποτελεί ένδειξη διαρροής.
Αποχρωματισμός ή αλλοίωση της πλακέτας
Σε ορισμένες περιπτώσεις μπορεί να παρατηρήσουμε σημάδια υπερθέρμανσης ή αλλοίωση του υλικού γύρω από τον πυκνωτή.
Απουσία ορατών σημαδιών
Είναι σημαντικό να γνωρίζουμε ότι ένας ηλεκτρολυτικός πυκνωτής μπορεί να είναι προβληματικός χωρίς να παρουσιάζει φούσκωμα ή διαρροή. Για τον λόγο αυτό, ο οπτικός έλεγχος δεν είναι αρκετός για να επιβεβαιώσει την καλή του κατάσταση.
9. Πώς ελέγχουμε έναν ηλεκτρολυτικό πυκνωτή;
Ο έλεγχος ενός ηλεκτρολυτικού πυκνωτή μπορεί να γίνει με κατάλληλα όργανα μέτρησης.
Μέτρηση χωρητικότητας
Με ένα πολύμετρο που διαθέτει λειτουργία μέτρησης χωρητικότητας ή με ένα ειδικό όργανο LCR μπορούμε να μετρήσουμε την πραγματική χωρητικότητα του πυκνωτή.
Η μέτρηση πρέπει να γίνεται με τον πυκνωτή εκφορτισμένο. Για μεγαλύτερη αξιοπιστία, συνήθως απομονώνουμε τουλάχιστον έναν ακροδέκτη από το κύκλωμα, ώστε να μην επηρεάζεται η μέτρηση από άλλα εξαρτήματα.
Μέτρηση ESR
Με ένα κατάλληλο ESR meter μπορούμε να ελέγξουμε την ισοδύναμη σειριακή αντίσταση του πυκνωτή.
Η μέτρηση αυτή είναι ιδιαίτερα χρήσιμη κατά την επισκευή τροφοδοτικών και άλλων ηλεκτρονικών κυκλωμάτων, επειδή ένας πυκνωτής μπορεί να εμφανίζει χωρητικότητα κοντά στην ονομαστική του τιμή, αλλά να έχει αυξημένο ESR.
Προσοχή κατά τον έλεγχο
Πριν από οποιαδήποτε μέτρηση, πρέπει να διασφαλίσουμε ότι ο πυκνωτής έχει αποσυνδεθεί από την τροφοδοσία και έχει εκφορτιστεί με ασφαλή τρόπο.
Οι μεγάλοι ηλεκτρολυτικοί πυκνωτές, ειδικά στην πρωτεύουσα πλευρά τροφοδοτικών, μπορεί να διατηρούν επικίνδυνη τάση ακόμη και μετά την αποσύνδεση της συσκευής από το δίκτυο.
Δεν εκφορτίζουμε έναν πυκνωτή βραχυκυκλώνοντας τους ακροδέκτες του με κατσαβίδι. Χρησιμοποιούμε κατάλληλη μέθοδο εκφόρτισης και επιβεβαιώνουμε με πολύμετρο ότι η τάση έχει πέσει σε ασφαλές επίπεδο πριν συνεχίσουμε.
10. Τι πρέπει να προσέχουμε κατά την αντικατάσταση;
Η αντικατάσταση ενός ηλεκτρολυτικού πυκνωτή είναι μια συνηθισμένη εργασία στο εργαστήριο επισκευής ηλεκτρονικών συσκευών. Ωστόσο, η επιλογή του κατάλληλου ανταλλακτικού είναι πολύ σημαντική.
Πριν τοποθετήσουμε έναν νέο πυκνωτή, ελέγχουμε τα παρακάτω:
1. Χωρητικότητα
Επιλέγουμε την ίδια ονομαστική χωρητικότητα με αυτήν που προβλέπει το κύκλωμα, εκτός αν υπάρχει τεκμηριωμένος λόγος και σχετική προδιαγραφή για διαφορετική τιμή.
2. Ονομαστική τάση
Η τάση του νέου πυκνωτή πρέπει να είναι ίση ή μεγαλύτερη από την προβλεπόμενη, εφόσον είναι κατάλληλος και από τις υπόλοιπες πλευρές.
3. Θερμοκρασία λειτουργίας
Δεν επιλέγουμε πυκνωτή χαμηλότερης θερμοκρασιακής κατηγορίας από αυτήν που απαιτεί η εφαρμογή. Σε απαιτητικά κυκλώματα, η χρήση κατάλληλου τύπου 105°C ή άλλης προδιαγραφής που ορίζει ο κατασκευαστής μπορεί να είναι καθοριστική.
4. ESR και ρεύμα κυμάτωσης
Σε τροφοδοτικά switching και κυκλώματα υψηλών απαιτήσεων, πρέπει να επιλέγουμε πυκνωτές με κατάλληλο ESR και επιτρεπόμενο ρεύμα κυμάτωσης. Ένας κοινός ηλεκτρολυτικός πυκνωτής ίδιας χωρητικότητας δεν είναι απαραίτητα ισοδύναμος αντικαταστάτης.
5. Διαστάσεις και απόσταση ακροδεκτών
Ελέγχουμε τη διάμετρο, το ύψος και την απόσταση των ακροδεκτών, ώστε ο νέος πυκνωτής να τοποθετείται σωστά στην πλακέτα.
6. Πολικότητα
Πριν από τη συγκόλληση, επιβεβαιώνουμε τη σωστή φορά του θετικού και του αρνητικού ακροδέκτη.
11. Συμπέρασμα
Οι ηλεκτρολυτικοί πυκνωτές είναι βασικά εξαρτήματα της σύγχρονης ηλεκτρονικής και συναντώνται σε πάρα πολλές εφαρμογές. Η μεγάλη χωρητικότητά τους, σε συνδυασμό με το σχετικά μικρό τους μέγεθος, τους καθιστά ιδιαίτερα χρήσιμους σε τροφοδοτικά, κυκλώματα φιλτραρίσματος και πολλές άλλες ηλεκτρονικές διατάξεις.
Για έναν φοιτητή ηλεκτρονικής, η κατανόηση της λειτουργίας και των χαρακτηριστικών τους αποτελεί σημαντικό μέρος της εκπαίδευσής του. Για έναν τεχνικό, η σωστή αναγνώριση, μέτρηση και επιλογή του κατάλληλου ανταλλακτικού είναι απαραίτητη για μια αξιόπιστη επισκευή.
